Návod na montáž postel AXA
Montážní návod pro postele AXA NEW
Balíky otvírejte vždy opatrně, aby se zboží uvnitř nepoškodilo. Po otevření balíků zkontrolujte, jestli jsou uvnitř veškeré díly postele a všechno příslušenství k její montáži. V případě jakéhokoliv nedostatku se obraťte na svého prodejce nebo na nás a problém společně vyřešíme.
Kování musí obsahovat:
36 ks dřevěných kolíků,20 ks plastových půlměsíců,20 ks kovových kolíků DIN
20 ks matky s osazení vel.6, 20 ks plastové krytky, stavitelné kování - 6ks
Montáž provádějte ve dvou lidech.
Postel rozložte do prostoru, kde ji budete chtít umístit, na čistou plochu, aby nedošlo k poškrábání lakovaných částí postele.
Složení vysokého čela :

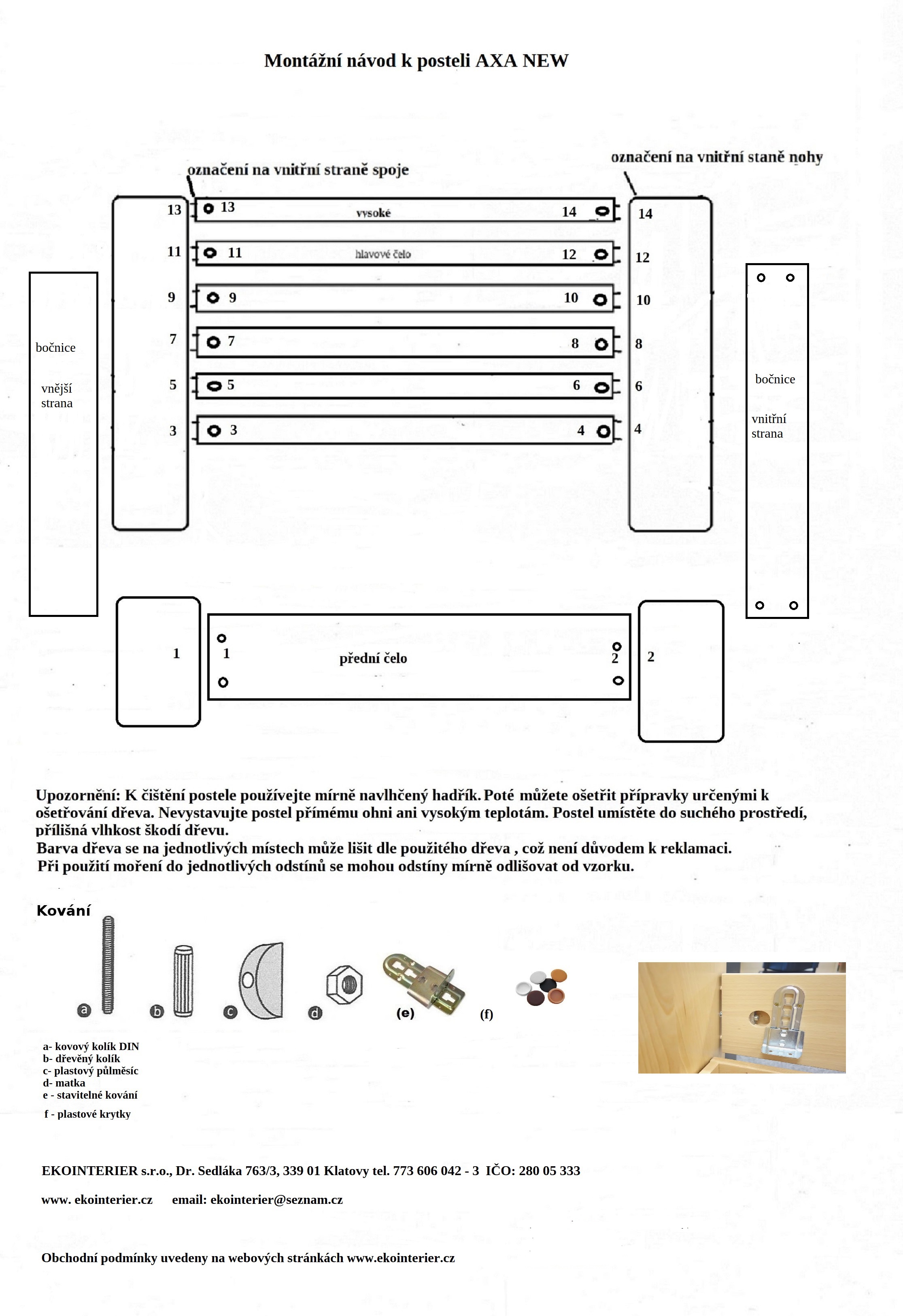

Vysoké čelo složíme dle přiloženého nákresu
1. Vysoké nohy postele položíme přesně dle nákresu,na pravou stranu nohu s čísly
4,6,8,10,12,14. Na spodní straně budeme mít 4 otvory pro spojení s bočnicí.
2. Na levou stranu si položíme nohu s čísly – 3,5,7,9,11,13. Na spodní straně
budeme mít 4 otvory pro spojení s bočnicí.
3. Mezi vysoké nohy postele si položíme spoje číselným označením tak, aby vždy
stejná čísla na noze a na spoji byla proti sobě.
4. Do jednotlivých spojů nasuneme dřevěné kolíky.
5. Do nohou z vnitřní strany, kde je číselné označení našroubujeme do závrtných matek
kovové kolíky DIN se závitem.
6. Na kovové kolíky DINY našroubujeme na 2-3 závity matky vel.č.6./osazením – širší
stranou k noze/
7. Jednotlivé spoje postupně nasuneme na kovové kolíky na noze, dřevěné kolíky na
spojích se tím zasunou do vyvrtaných otvorů na noze.
8. Do velkého otvoru na spoji na kovový DIN namáčkneme plastový půlměsíc./ rovnou
stranou k matce, obloukem k noze/ Půlměsíc musíme zamáčknout až cvakne. Poté
přiměřeně dotáhneme matky klíčem č.10
Takto spojíme všechny kusy spojů s nohou na obou stranách.
Složení nízkého čela
1. Postupujeme stejným způsobem jako při montáži vysokého čela. Noha s označením
č.1 bude na levé straně. Noha s označením č.2 bude na pravé straně. Spoj položíme tak,
aby číselné označení na spoji a noze bylo shodné. Do nohou našroubujeme kovové kolíky
DIN, které osadíme matkami. Do spoje nasadíme dřevěné kolíky . Spoj nasuneme na nohy.
Do velkého otvoru na spoji, na kovový DIN namáčkneme
plastový půlměsíc./ rovnou stranou k matce, obloukem k noze/ Půlměsíc musíme
zamáčknout až cvakne. Poté přiměřeně dotáhneme matky klíčem č.10
Spojení smontovaných čel s bočnicí – Do bočnice nasuneme dřevěné kolíky.
2. Do závrtných matek na nohou našroubujeme kovové kolíky DIN. Na kovové kolíky DINY
našroubujeme na 2-3 závity matky vel.č.6./osazením – širší stranou k noze. Bočnici spojíme
na obou stranách s malým a velkým čelem, tak že bočnici nasuneme na kovové DINY a
dřevěné kolíky. Do velkého otvoru na bočnici namáčkneme plastový půlměsíc.
/ rovnou stranou k matce, obloukem k noze/
Do hotového rámu postele umístíme středovou nohu na našroubované kování. Nastavíme výšku středové nohy. Bočnice osadíme stavitelným kováním, pro umístění roštu. Plastové záslepky použijeme na uzavření velkých otvorů.
